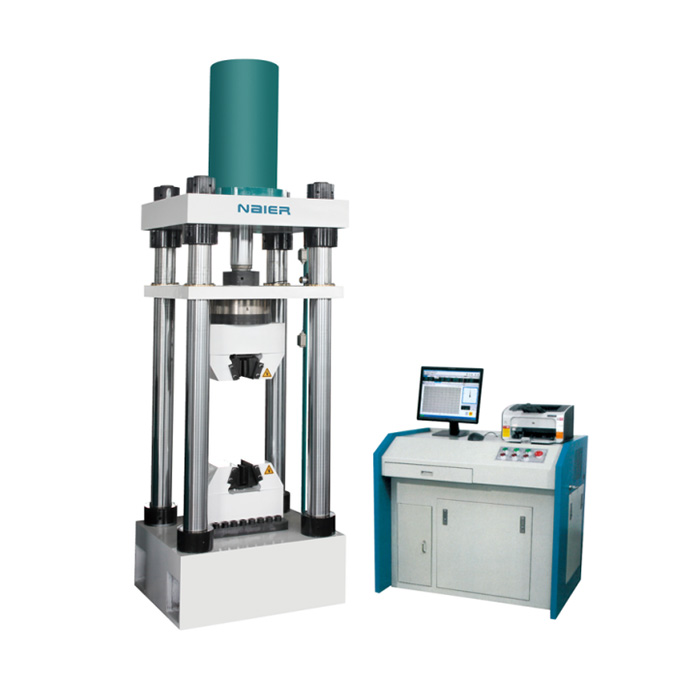

微机控制电液伺服单空间万能试验机

一、   应用范围

WAW-E系列微机控制电液伺服单空间万能试验机主要用于金属、非金属材料、建筑材料、大型结构件的拉伸性能试验。本机采用四立柱受力框架，上置式大行程双向油缸，油缸下端连接高精度负荷传感器，高精度负荷传感器连接上液压夹具体，下液压夹具体连接底座。

试验机采用计算机技术和伺服电机液压伺服技术及全数字测控器相结合，实现了试验力、位移、变形三闭环控制方式，并且控制方式可在试验过程中平滑转换。因此可以完成各种试验方法标准要求下的程序试验。试验软件可以在Windows操作系统下工作，实时显示试验状态和曲线，并且可以在试验结束后进行再分析，自动绘制报告格式，打印试验报告。

该试验机是钢铁、建筑、土木工程等行业进行大载荷力学性能试验的理想的检测设备。

二、技术性能特点

1、主机采用四立柱式试验空间结构，高刚度无间隙框架，采用优质结构钢，确保系统达到超高刚度，大大提高系统的准确性。

2、采用高刚度导向装置，确保消除侧向力，提高油缸寿命，并确保上下夹具的同轴度满足要求

3、试验机采用上置式大行程双向伺服液压油缸，试验空间更大，试样断裂后震动更小。

3、由集成油路阀组上的核心部件电液伺服阀，控制工作活塞的上下运动，向上受控运行实现材料的拉伸试验。

4、通过负荷传感器、光电编码器、电子引伸计的信号反馈，微机伺服系统进行施力负荷、应力、上钳口体位移、应变的精确控制。

5、可以自动完成各种试验，自动采集，处理，存储试验数据，实时显示试验状态和曲线，计算试验结果求取特征值，并按标准要求的报告格式，打印试验报告（可选择性能曲线及试验结果）。

三、主要技术指标
